第3章では、太陽系図鑑を作成するための手順を説明します。各惑星の位置や大きさは実際の太陽系に基づいて設定します。フォルダの中にあるtaiyokei.htmlファイルを使用します。

テクスチャ画像を用意する

太陽と惑星のテクスチャ画像はassetsフォルダに入っています。本研修では、NASAが提供する画像を使用します。

太陽のテクスチャ画像

地球のテクスチャ画像

こちらの画像を下記のようにa-assetsタグを使って読み込みます。


          <a-assets>
            <img id="skyTexture" src="assets/milkyway.jpg">     <!-- 銀河系の画像 -->
            <img id="earthTexture" src="assets/earth.jpg">      <!-- 地球の画像 -->
            <img id="sunTexture" src="assets/sun.jpg">          <!-- 太陽の画像 -->
            <img id="mercuryTexture" src="assets/mercury.jpg">  <!-- 水星の画像 -->
            <img id="venusTexture" src="assets/venus.jpg">      <!-- 金星の画像 -->
            <img id="marsTexture" src="assets/mars.jpg">        <!-- 火星の画像 -->
            <img id="jupyterTexture" src="assets/jupiter.jpg">  <!-- 木製の画像 -->
            <img id="saturnTexture" src="assets/saturn.jpg">    <!-- 土星の画像 -->
            <img id="uranusTexture" src="assets/uranus.jpg">    <!-- 天王星の画像 -->
            <img id="neptuneTexture" src="assets/neptune.jpg">  <!-- 海王星の画像 -->
          </a-assets>

各画像はidが設定されて, それを使ってプログラム内で参照できます。例えば、太陽のテクスチャ画像はsunTextureというidで参照できます。

上記のコードをtaiyokei.htmlファイルのa-sceneタグ内に追加してください。

背景画像を設定する

次に、太陽系の背景を銀河系の画像(skyTexture)をa-skyタグを使って設定します。背景画像はsrc属性で指定します。


        <a-sky src="#skyTexture"></a-sky>

太陽モデルを作成する

次に、太陽のモデルをa-sphereタグで作ります。太陽は半径が3の球体として表現し、テクスチャ画像はsunTextureを使って貼り付けます。更に、animation属性を使って自転アニメーションを追加します。


          <a-sphere position="-2 -5 -15" radius="3" src="#sunTexture"  animation="property: rotation; to: 0 360 0; loop:true;dur: 10000"; easing: linear"></a-sphere>

animation属性の詳細

属性	説明	記述例
property	アニメーションの種類（回転，平行移動など）	property: rotation
to	アニメーション終了時のターゲット値	to: 0 360 0
loop	アニメーションを繰り返す回数 true: ずっと繰り返す	loop: true
dur	アニメーションの持続時間（ミリ秒）	dur: 10000
easing	アニメーションのイージング関数	easing: linear

太陽の自転周期をミリ秒単位でdur属性を使って設定できます。上記の例では10秒間で1回転するように設定しています。ここまでで太陽のモデルが完成しました。taiyokei.htmlファイルを保存して、太陽が自転していることを確認してみましょう。

太陽のモデル

地球を追加する

次に、地球を追加していきます。地球のモデルも太陽と同様にa-sphereタグを使って作成します。ただし、地球は太陽を中心に回るため、自転に加えて公転も再現する必要があります。そのため，下記のようにa-entityタグを使って各惑星をa-sphereタグで囲んで実現します。


        <a-entity
            position="-2 -5 -15"
            animation="property: rotation; to: 0 360 0; loop: true; dur: 365000; easing: linear">
            <a-sphere
                position="10 0 0"
                radius="1"
                src="#earthTexture"
                animation="property: rotation; to: 0 360 0; loop: true; dur: 1000; easing: linear" >
            </a-sphere>
        </a-entity>

上記のコードでは，a-entityタグで地球の公転軌道を定義し、その中にa-sphereタグで地球を配置しています。公転のアニメーションはa-entityタグに設定し、地球の自転のアニメーションはa-sphereタグに設定しています。

公転の設定（a-entityタグ）

属性	説明	記述例
position	公転の中心（太陽）の位置を設定する	position="-2 -5 -15"
animation	公転アニメーションを設定する（公転周期はdur属性で設定）	animation="property: rotation; to: 0 360 0; loop: true; dur: 365000; easing: linear"

自転の設定（a-sphereタグ）

属性	説明	記述例
position	地球の初期位置を設定する	position="10 0 0"
radius	地球の半径を設定する	radius="1"
src	地球のテクスチャ画像を設定する	src="#earthTexture"
animation	自転アニメーションを設定する（自転周期はdur属性で設定）	animation="property: rotation; to: 0 360 0; loop: true; dur: 10000; easing: linear"

上記のコードをtaiyokei.htmlファイルに追加して、地球の公転と自転を確認してみましょう。

地球を太陽の周りを公転する

次に，地球の軌道をタグを使って描きます。a-ringタグは円環を描くためのタグで、地球の公転軌道を表現するのに適しています。上記で作成した地球の位置を基準に、次のように軌道を描きます。


        <a-ring
            position="-2 -5 -15"
            color="white"
            rotation="-90 0 0"
            radius-inner="10"
            radius-outer="10.1"
            roughness="0"
            segments-phi="100"
            segments-theta="100">
        </a-ring>

軌道の設定（a-ringタグ）

属性	説明	記述例
position	軌道の中心（太陽の位置）	position="-2 -5 -15"
color	軌道の色を設定する	color="white"
rotation	回転を設定する	rotation="-90 0 0"
radius-inner	内半径を設定する（地球から太陽までの距離）	radius-inner="10"
radius-outer	外半径を設定する（地球から太陽までの距離+0.1）	radius-outer="10.1"
roughness	表面の粗さを設定する	roughness="0"
segments-phi	円形を近似する多角形の分割数（赤道方向）	segments-phi="100"
segments-theta	円形を近似する多角形の分割数（極方向）	segments-theta="100"

軌道の内半径（radius-inner）は地球から太陽までの距離で設定し、外半径（radius-outer）は地球から太陽までの距離+0.1で設定します。

上記のコードをtaiyokei.htmlファイルに追加して、地球の軌道を確認してみましょう。

地球の軌道

第5章: 他の惑星を追加する

下記の表は、地球のデータを基準にした太陽系の他の惑星の情報を示しています。これらのデータを使って、他の惑星も同様に追加していきますしょう。

惑星名	半径	テクスチャ画像	位置	公転周期	自転周期	軌道の内半径	軌道の外半径
地球	1	earthTexture	0 0 10	365000	1000	10.0	10.1
水星	0.4	mercuryTexture	0 0 3.9	87965	58810	3.9	4.0
金星	0.9	venusTexture	0 0 7.2	224475	243683	7.2	7.3
火星	0.5	marsTexture	0 0 15.2	686565	1028	15.2	15.3
木星	11.2	jupyterTexture	0 0 52.0	4329630	414	52.0	52.1
土星	9.4	saturnTexture	0 0 95.8	10751805	427	95.8	95.9
天王星	4.0	uranusTexture	0 0 192.0	30664015	720	192.0	192.1
海王星	3.9	neptuneTexture	0 0 300.5	60148350	673	300.5	300.6

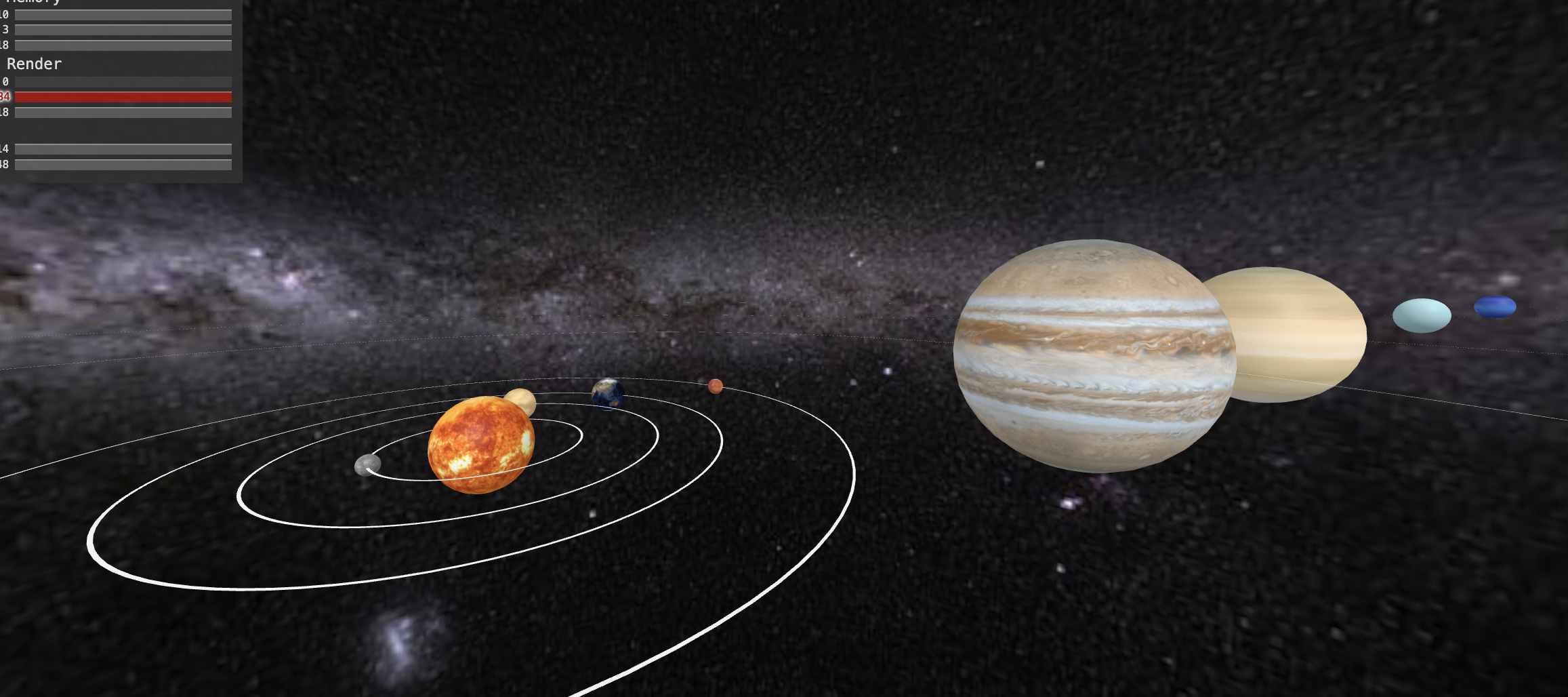

VR太陽系図鑑（完成版）
